燃气切断阀大致可分为以下两种类型:
1、常开型
在平常工作中阀门处于开启状态,线圈处于断电状态,不消耗电能。当泄漏事故发生时,报警器向线圈输入电源,动铁芯吸合,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态。此时撤去电源,阀门仍处于关闭状态,不会自动打开。当工作人员处理完事故,拧开防护罩,线圈无电后,需人工将拉杆拉起,管网恢复正常供气。

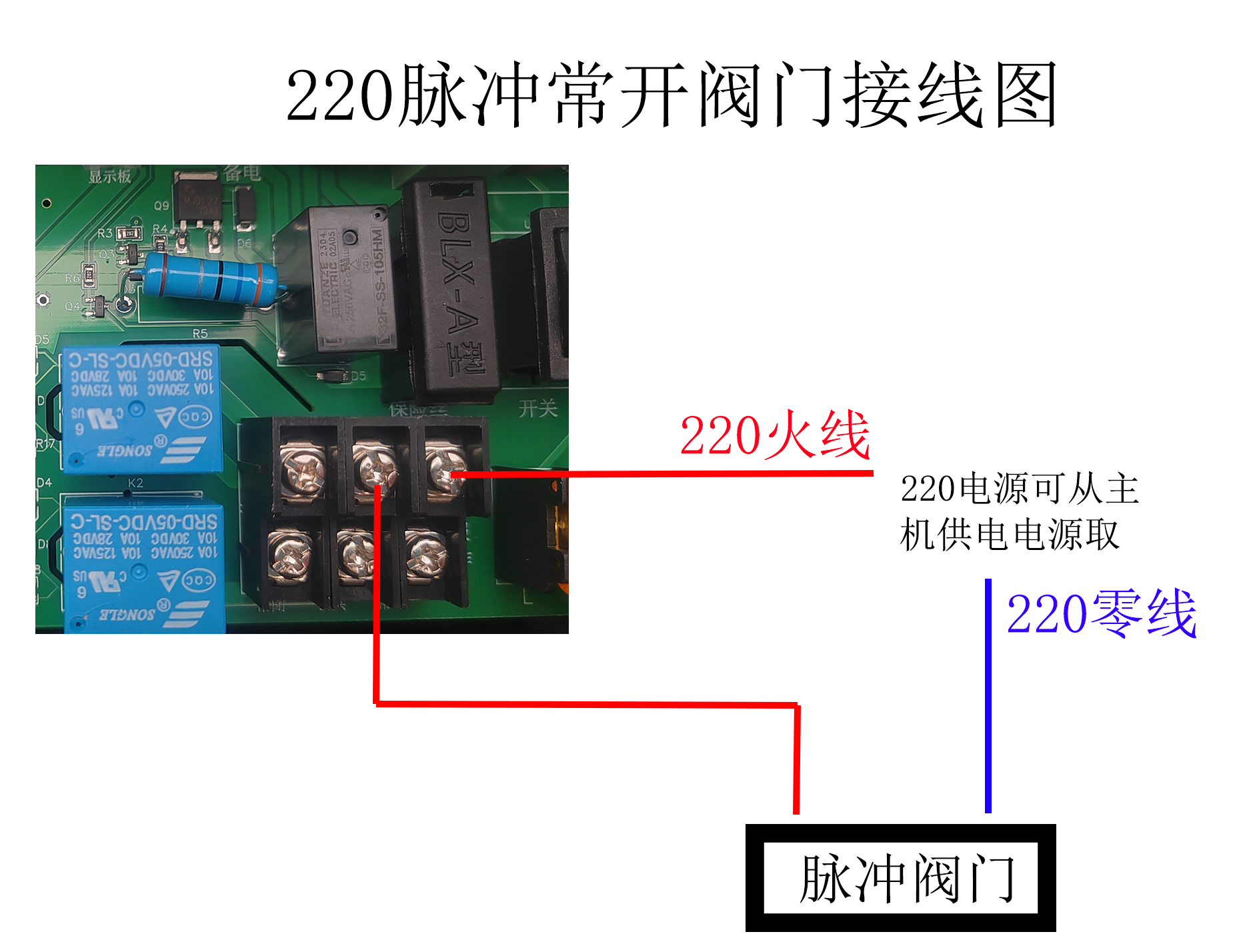

以下以220V脉冲常开阀门为例,给大家展示一下接线方式:
2、常闭型
在平常工作中阀门处于开启状态,线圈处于通电状态。当泄漏事故发生时,或异常断电时,线圈瞬间断电,动铁芯分离,连杆失去支撑,在弹簧和活塞重力的作用下,快速关闭主阀口,切断燃气源,并进入自锁状态,再次通电,阀门仍处于关闭状态,不会自动打开。当需阀门打开时,先拧开防护罩,需人工将拉杆拉起到位,并再次通电;电磁阀自锁,管网恢复正常供气。
燃气报警切断装置的结构特点:
结构:燃气安全切断阀由主阀、脱扣机构、传感器组成。
特点:动作精度高,响应速度快;利用管网自身压力,无须外加能源;超压自动切断;安装、调试简便、操作、维护方便;工作环境性强,在较脏的气体介质中能正常工作。
相关可燃气泄漏检测设备:
1、便携式可燃气检测仪BTQ-1(彩屏液晶显示,数值存储10w+,带数据分析软件)
2、工业及商业用途点型可燃气体探测器HSCY-Ex(现场检测,输出4-20mA或2线制总线信号,开关量信号,数显或声光报警可选)
3、独立式可燃气体报警器HSCY-Ex(插电即用、数字显示、声光报警)
4、可燃气体报警控制器ZQB40(液晶显示,报警记录存储,声光报警,继电器输出,脉冲输出)
